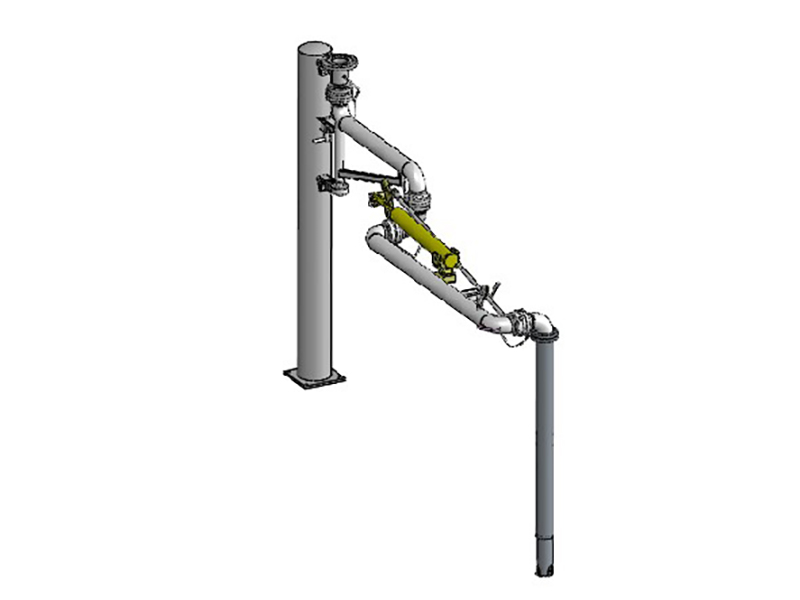

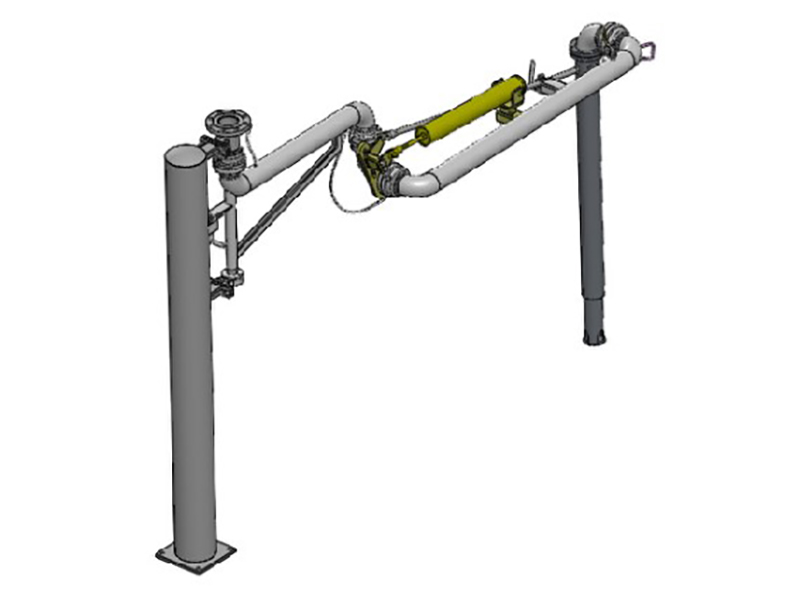

TA024、TA124型頂部裝卸鶴管
產品類別: 頂部裝卸鶴管
法蘭接口朝上，配合高架管線，通常用于裝車，裝車完畢介質殘留較少。整體由管道、結構件及電氣附件三部分構成。 管道部分包含內臂、外臂、垂管。結構件部分包含支撐立柱、外臂平衡及內外臂鎖緊機構組成。 電氣附件包含導靜電帶、液位計和歸位感應開關（可選項）等組成。
全國熱線0518 - 85287866
產品描述
● 整體根據現場工況要求進行定制化設計，確保鶴管可接入包絡范圍 內的任意槽車接口
● 根據過流介質特性要求，可選用伸縮式垂管，保證液下裝車，減少產生靜電。對于液上裝車垂管上裝分流帽或者45°斜開口，可以減小飛濺以及飛濺對槽車罐體的沖擊。
● 鶴管操作簡便，外臂平衡系統及鎖緊結構可確保鶴管上仰下俯操作輕便且可將外臂鎖定在裝車位置。復位鎖緊機構可將鶴管鎖定在歸位狀態。
● 裝車時選配防溢流控制器，可輸出信號給系統，防止過量裝車的情況發生。
● 卸車時選配低液位控制器，可輸出信號給系統，防止卸車泵抽空。
產品參數
● 適用場合：頂部敞口裝卸車
● 適用介質：易凝介質、油品、化工品
● 公稱通徑：DN50～DN200
● 設計溫度：-40℃?180℃
● 設計壓力：0.1?1.6Mpa
